大傾角皮帶輸送機

發布時間 :2020-12-22 11:37:38 瀏覽量：28

一、簡介

　　DJ系列大傾角波紋擋邊帶式輸送機是一種新型連續輸送設備，它具有輸送量大（同其他輸送機相比,輸送能力提高1.5～2倍）；通用性強（基本件與通用型帶式輸送機相同），適用范圍廣（適用于輸送碎石、石灰石、煤炭、砂、粘土、燒結砂粉、木屑、糧食等物料；適用于單位質量為500～2500kg/m3,最大塊度約為100～250mm的物料）；結構簡單、維護方便、占用空間小且節省投資（可取代輸送機、斗提機聯合布置形式而直接選用本機型）、便于布置等特點，因而在煤炭、電力、冶金、化工、糧食等行業被廣泛推廣使用。

二、主要性能規格及參數

帶寬B（mm）	擋邊高H（mm）	橫隔板高H（mm）	有效帶寬Bf（mm）	輸送傾角
				≤35			36—50			50—70
				輸送能力（m3/h）	帶速（m/s）	物料粒度	輸送能力（m3/h）	帶速（m/s）	物料粒度	輸送能力（m3/h）	帶速（m/s）	物料粒度
500	60	55	270	67	1.25—2.0	＜120	16	1.0—1.6	＜90	7	0.6—1.0	＜60
	80	75	270	125		＜150	30		＜120	13		＜80
	120	110	260	257		＜200	62		＜150	27		＜100
	140	125	280	232		＜250	56		＜200	24		＜110
600	120	110	390	386		＜200	93		＜150	40		＜100
	140	125	320	412		＜250	99		＜200	43		＜110
	160	140	310	596		＜300	137		＜220	60		＜120
800	120	110	500	495		＜200	120		＜150	52		＜100
	140	125	430	553		＜250	133		＜200	58		＜110
	160	140	450	826		＜300	199		＜220	87		＜120

注：輸送能力是按物料動堆積角=30℃，橫隔板間距為250mm，帶速v=1.0m/s，粒度為0～50mm ，傾角為35℃、50℃、70℃分別計算的。
三、結構概述　　

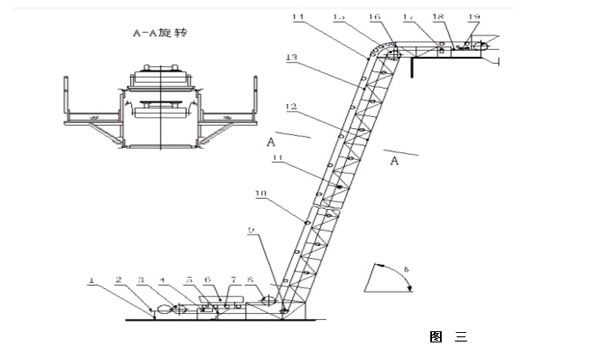

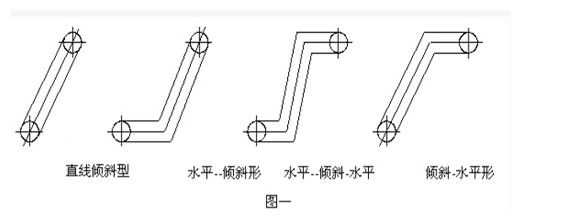

　　1、整機布置形式大傾角波紋擋邊帶式輸送機主要有以下幾種布置形式,其中第三種最為常用（整機布置圖例見圖三）：

　　2、主要部件

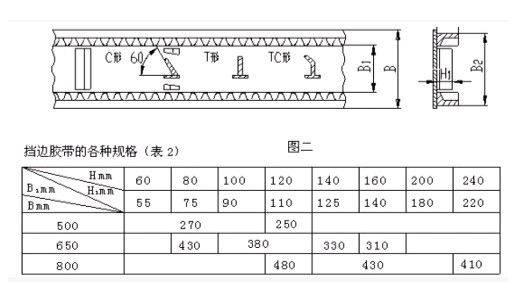

　?、?、輸送帶波紋擋邊膠帶由三部分組成：用普通輸送帶作為基帶，在帶的兩側增加波形擋邊；橫隔板橫裝在兩波形擋邊之間。橫隔板主要有T、C、TC三種布置形式，其間距根據輸送量、輸送傾角及物料塊度等要求確定。輸送帶的主要結構及規格見圖二與表2。

　　⑵、驅動裝置本系列輸送機的驅動裝置分為開式和閉式兩種形式。
　　開式驅動裝置為電機+減速機驅動形式，它有多種組合，可根據用戶需要選配。?
　　閉式驅動裝置是指采用電動滾筒作為傳動滾筒，占用空間小，便于布置，應優先選用。?

　?、恰⒏南蜓b置用于輸送帶變角。一般在水平－傾斜－水平布置形式中上下各一套。由于國產輸送帶橫向剛性差，為了不增加成本，該裝置配有大小壓輪各一個，小輪壓波邊，大帶輪壓空邊，變角效果好，最大變角可達90°，且過渡尺寸小，結構緊湊。?

　?、?、托輥上平托輥，下平托輥（回程托輥）的間距，可根據帶寬，擋邊高，輸送傾角大小，輸送物料堆積密度諸因素，按800～1500mm布置。其中受料端間距一般為200～400mm，弧段也可采用一組托輥用來改向或作為上托輥。?

　?、?、清掃器及拍打裝置清掃器安裝于尾部改向滾筒前方，用于清除輸送帶非工作面的物料。拍打裝置用來振打膠帶從而使物料完全落入漏斗內。?

　?、省鲃?dòng)滾筒傳動滾筒分為鋼光面滾筒和覆蓋膠面滾筒兩種。閉式驅動裝置采用電動滾筒作為傳動滾筒；開式驅動裝置的傳動滾筒一般采用鋼板焊接結構。

　?、?、逆止器當輸送機傾角較大時，為防止?jié)M載時突然停車而產生輸送帶倒滑現象應安裝逆止器。采用閉式驅動裝置時,逆止器設在電動滾筒內的兩端軸上。采用開式驅動裝置時，逆止器設在減速器內的高速軸上。?

　　⑻、張緊裝置本系列輸送機設有螺旋張緊、車式張緊和垂直張緊三種形式，張緊行程的大小和張緊位置按所需張力而選擇。?

　?、?、機架、護罩、導料槽等本系列輸送機機架分頭架、尾架、中間架、中間支腿、改向壓輪支架等幾大部分。中間腿和中間架、中間架和支架,中架、支腿、支架和預埋鋼板現場搭接。導料槽有敞開式和封閉式兩種。機架尺寸可根據用戶需要隨機設計。?

　?、巍㈦娖骷鞍踩Ｗo(hù)裝置

　?、?電器設備的保護主回路設有電壓電流儀表指示器，并有短路、斷路、過載、缺相、接地等項保護及聲光報警指示。

　?、?安全保護及檢測裝置根據帶式輸送機輸送工藝要求與系統或單機的工作情況進行選擇。常用的保護和檢測裝置如下：1）輸送帶跑偏檢測裝置；2）沿線緊急停車用雙向拉繩開關；3）打滑檢測裝置；4）防溜槽堵塞裝置；5）縱向撕裂信號報警裝置；6）拉緊信號報警裝置；7）制動信號報警裝置； 8）測溫信號報警裝置等。?
